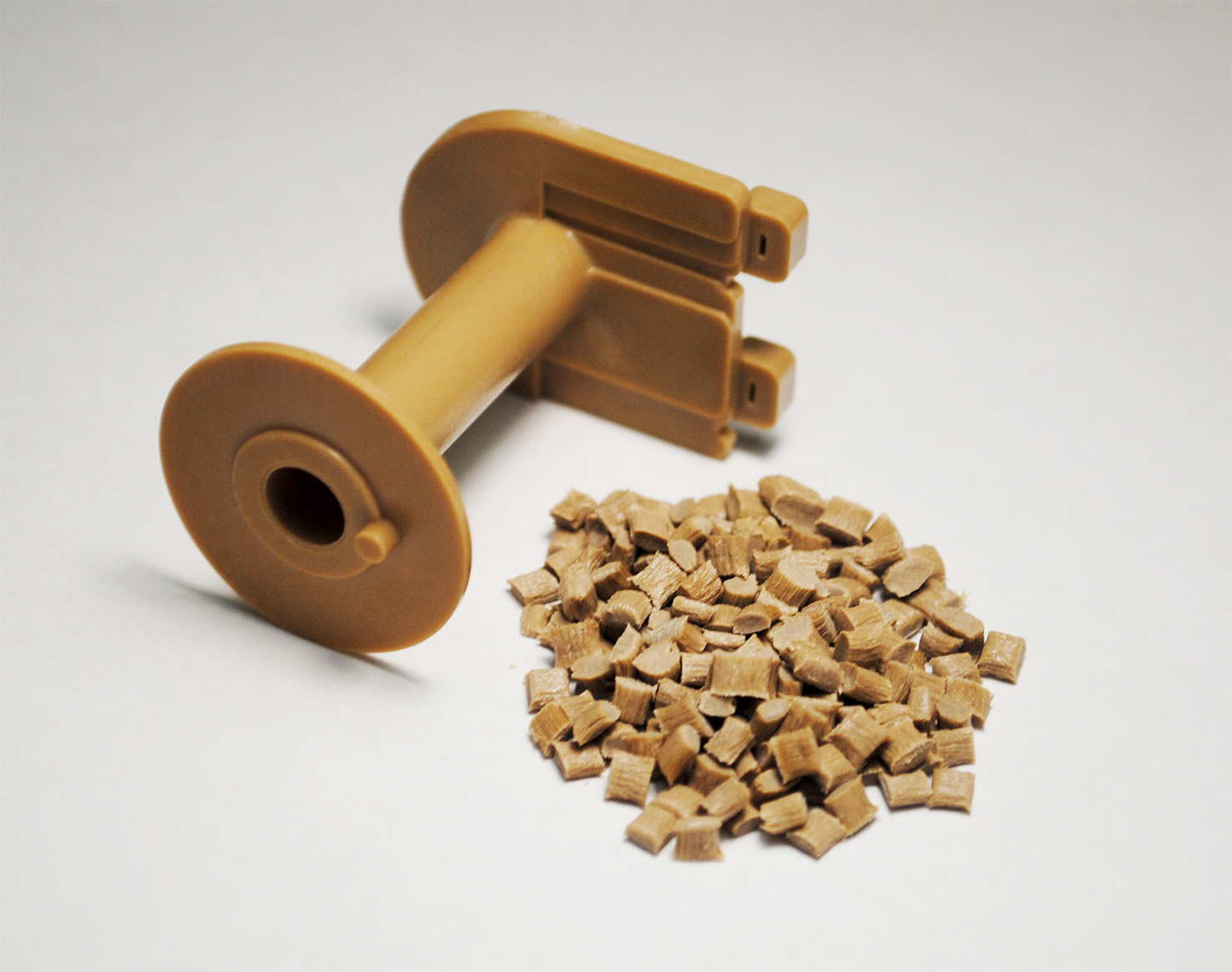

ООО "КБЭА" проводит работы по применению новых материалов в электротехнической продукции. Одним из наиболее перспективных конструкционных полимерных материалов является композиционная пластмасса на основе полифениленсульфида (ПФС), которая позволяется заменить применяемые более 50 лет прессматериалы типа АГ-4В и ДСВ в производстве широкой номенклатуры деталей электротехнического назначения.

Одним из уникальных свойств ПФС является его огнестойкость без введения добавок, что является явным преимуществом его практического использования. Дополнительные достоинства ПФС - низкая ползучесть, отличные электроизоляционные свойства, высокая стойкость к климатическим факторам, УФ- и γ-излучению и минимальная проницаемость для большинства жидкостей и газов Обладает исключительной химической стойкостью, в том числе к автомобильному и авиационному топливу и горюче-смазочным материалам, кислотам, щелочам, моющим средствам, а также стойкостью к гидролизу и кислороду воздуха. Изделия из него могут длительно эксплуатироваться при температурах до 220 ºС, кратковременно - до 260 ºС. Низкое влагопоглощение обеспечивает высокую размерную стабильность деталей.

Благодаря такому сочетанию свойств материалы на основе ПФС за рубежом нашли широкое применение в электротехнике и электронике (теплостойкие детали электротехнического назначения, подложки микросхем, штекеры, переключатели, корпуса катушек, детали реле и т.д.), автомобилестроении, химическом и транспортном машиностроении, медицине, вычислительной и военной технике.

Информация о физико-механических, электроизоляционных, теплофизических и др. свойствах композиционного материала на основе полифениленсульфида:

Краткие технические характеристики
Прочность при разрыве, МПа	140-150
Модуль упругости при растяжении, МПа	13500
Относительное удлинение при разрыве, %	1,7
Прочность при изгибе, Мпа	235-255
Модуль упругости при изгибе, МПа	12700
Ударная вязкость по Шарпи, кДж/м²
- на образцах без надреза	40,0-55,0
- на образцах с надрезом	10
Теплостойкость при P=1,82 МПа, °С	265
Температура эксплуатации, °С
- длительно	220-240
- кратковременно	до 260
Электрическая просность, кВ/мм	16
Удельное объемное электрическое сопротивление, ом.см	10¹⁶

Переработка
Материал перерабатывается методом литья под давлением на термопластаавтоматах серийного производства при температуре литья (цилиндра) 290-330°С, средних величинах давления литья и скорости впрыска.
Рекомендуемая температура прессформы 120-150°С.
Литьевая усадка составляет: 0,25-0.30% (продольная); 0,9-1,0% (поперечная).
