Оборудование предназначено для операций намагничивания до технического насыщения, регулировки до заданного уровня и размагничивания постоянных магнитов (ПМ). Операции намагничивания и регулировки магнитов могут проводится как по отдельности, так и в составе изделия. В промышленности применяется широкая гамма постоянных магнитов по материалу, форме, размерам и виду намагничивания. В таблице 1 приведены наиболее применяемые материалы магнитов и уровень поля необходимого для их технического насыщения.
Таблица 1
|
Материал постоянного магнита |
Alnico |
Феррит |
NdFeB |
SmCo5 |
Sm2Co17 |
|
Уровень магнитного поля для насыщения
магнита, Т |
0,5 |
1 |
3 |
2,5 |
5-6 |
Магнитное поле создается электрическим током при протекании в проводниках специальных устройств – индукторных системах (ИС). Значение тока, необходимого для получения магнитного поля необходимого для насыщения постоянных магнитов находится в диапазоне от 10 до 30 кА. Для получения тока и генерации импульсного магнитного поля служит источник импульсного тока (ИИТ) в комплекте с индукторной системой и именуемой установкой импульсного намагничивания (УИН). Структура УИН представлена на рис.1
работа в режиме намагничивания
работа в режиме размагничивания
Рисунок 1 Структура УИН
Конструктивно ИИТ представляет собой металлическую несущую конструкцию в виде шкафа с размещенным внутри ней оборудованием. Внутри шкафа большую часть пространства занимает емкостной накопитель энергии (ЕНЭ) состоящий из кассет с высоковольтными импульсными конденсаторами, выводы которых соединены параллельно между собой. ИИТ укомплектован аппаратурой управления, заряда ЕНЭ, коммутации и защиты.
ИС представляют собой устройства создающие необходимую ориентацию магнитного поля в рабочей зоне и обеспечивающие надежную и безопасную работу при протекании по его проводникам импульсного тока. Конструкция ИС определяется маркой материала ПМ, их размерами, видом намагничивания, конструкцией изделия с ПМ, требуемой производительность УИН и т.д. Основные формы ПМ и виды намагничивания представлены на рисунке 2.

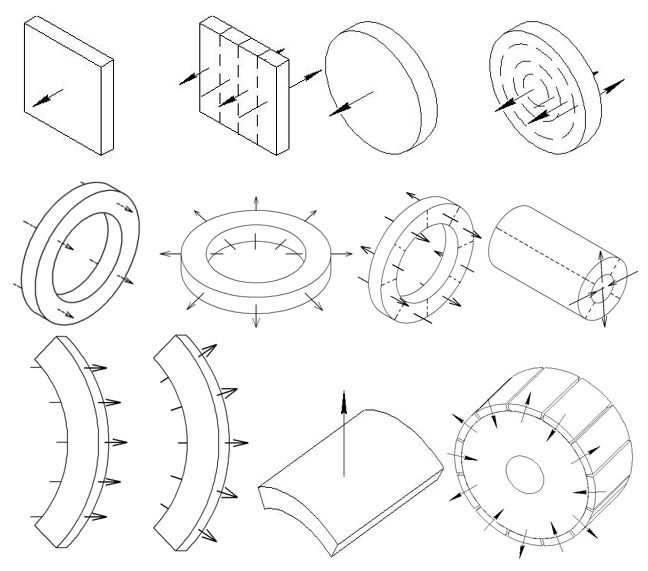

Рисунок 2 Основные формы ПМ и виды намагничивания.
Широкая номенклатура форм ПМ, изделий с ПМ и видов намагничивания требует разнообразных ИС от простых до сложных конструктивных исполнений.
ООО «КБЭА» разрабатывает и изготавливает линейку оборудования для намагничивания постоянных магнитов в импульсном магнитном поле. Основные параметры установок для магнитной обработки ПМ представлены в таблице 2.
Таблица 2
|
Наименование параметров |
Технические характеристики |
|
Напряжение питания |
220В. 50Гц |
|
Максимальная энергия |
15000÷32000
Дж |
|
Максимальное напряжение |
1600В, 3000В |
|
Максимальный ток |
до 30кА |
|
Регулировка напряжения |
0÷1600В,
0÷3000В |
|
Дискретность задания напряжения |
1В |
|
Точность установки напряжения |
±2% |
|
Максимальное время цикла
«заряд-разряд» |
до
30 с |
|
Рабочая температура |
15-30 °C |
|
Потребляемая мощность |
до 3,3 кВт |
Установки реализуют как режимы намагничивания, размагничивания и калибровки ПМ, так и их комбинации.
Намагничивающая установка (2 кВ, 15 кДж)

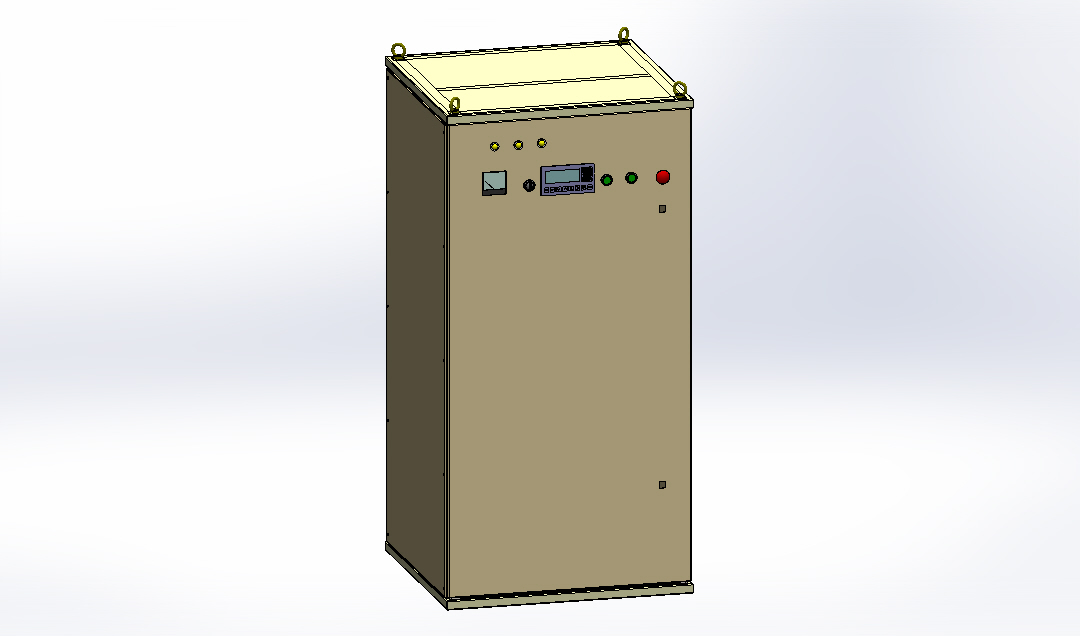

Намагничивающая установка (3 кВ, 32 кДж)
