Проектируем и изготавливаем автоматизированные рабочие места для производства постоянных магнитов и изделий с постоянными магнитами
Назначение |

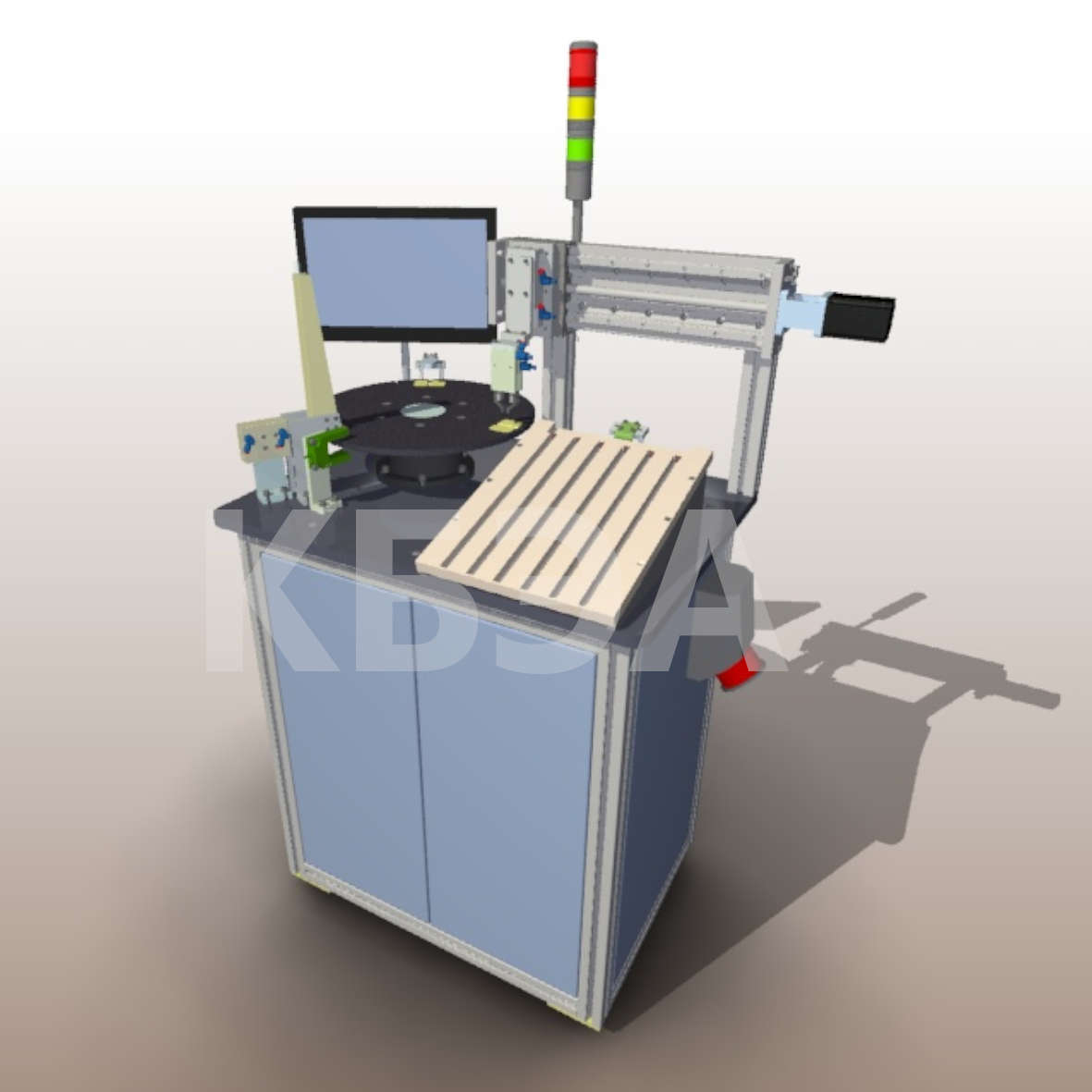

Автоматизированный стенд представляет собой электропневматическую автоматизированную систему для измерения магнитных параметров магнита и сортировки по уровню их значения |
Принцип работы |

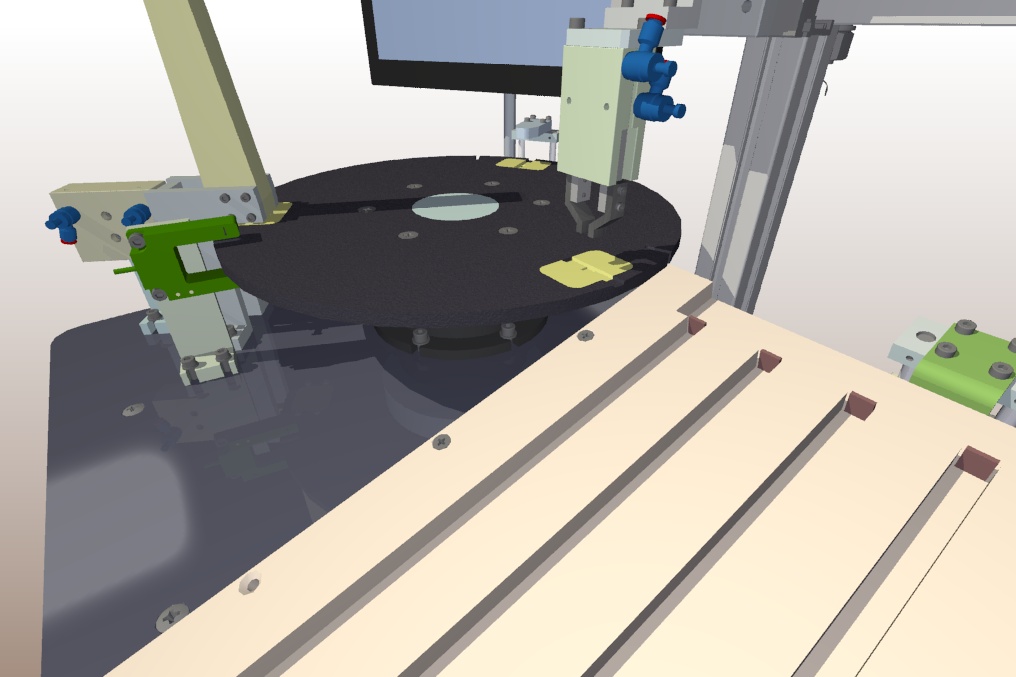

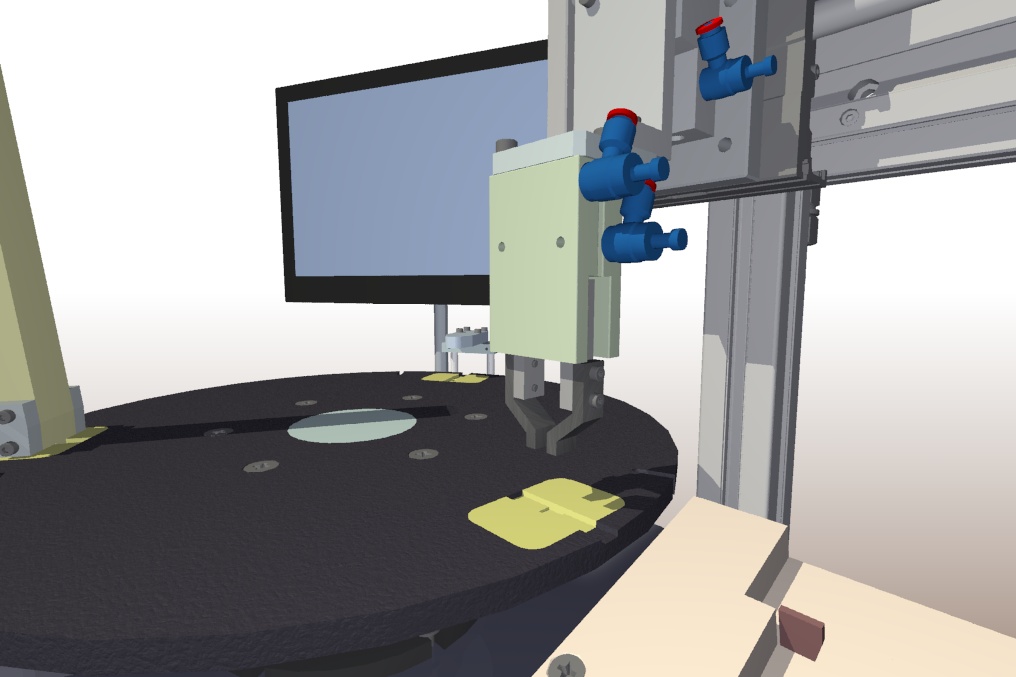

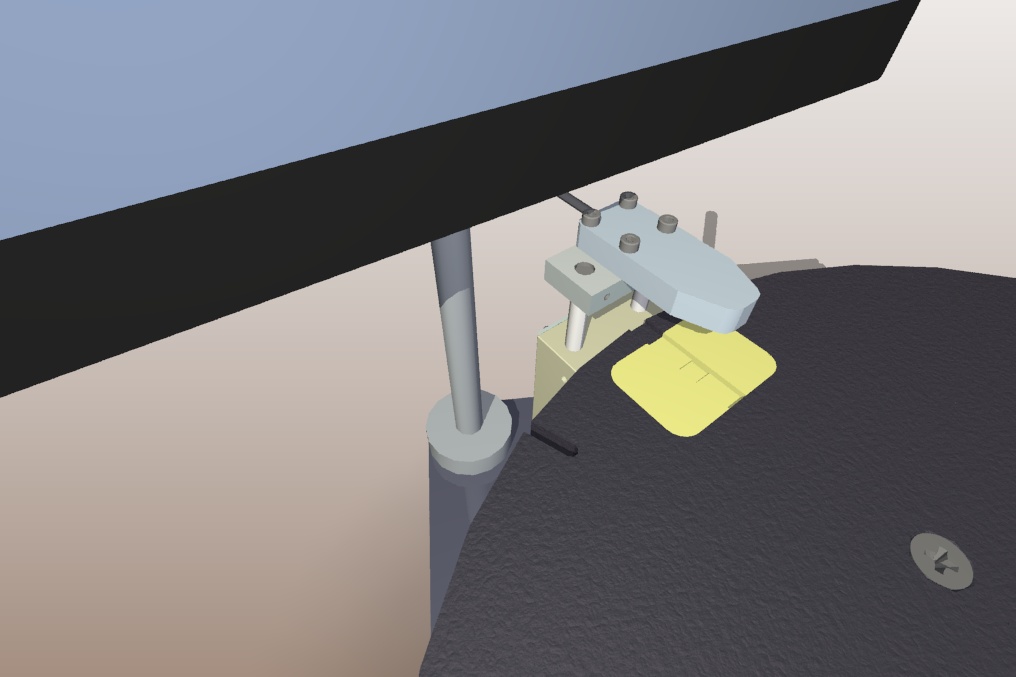

Управление работой Стенда производится от персонального компьютера или программируемого логического контроллера в соответствии с программным обеспечением. В шкафу рабочего стола расположены элементы питания, распределения и управления рабочей аппаратурой Стенда. На столешнице расположены элементы пневмоавтоматики (захват с параллельными губками, пневмоприводы с направляющими, пневмоцилиндр-слайдер) щелевой оптический датчик положения, поворотный установочный диск с электроприводом, питатель с набором постоянных магнитов, измерительное устройство, система линейного перемещения с шарико-винтовой парой и шаговым электродвигателем, накопитель с каналами для отсортированных магнитов, элементы сигнализации и монитор отображения результатов контроля и сортировки. Стенд позволяет хранить результаты контроля и сортировки в виде электронных отчетов |
Контроль магнитных параметров |
Контроль производится в соответствии с ГОСТ Р 58882-2020 по методике:
|
Производительность |
Длительность рабочего цикла составляет 8-10 секунд |
