Проектируем и изготавливаем автоматизированные рабочие места для намагничивания постоянных магнитов и изделий с постоянными магнитами
Назначение |

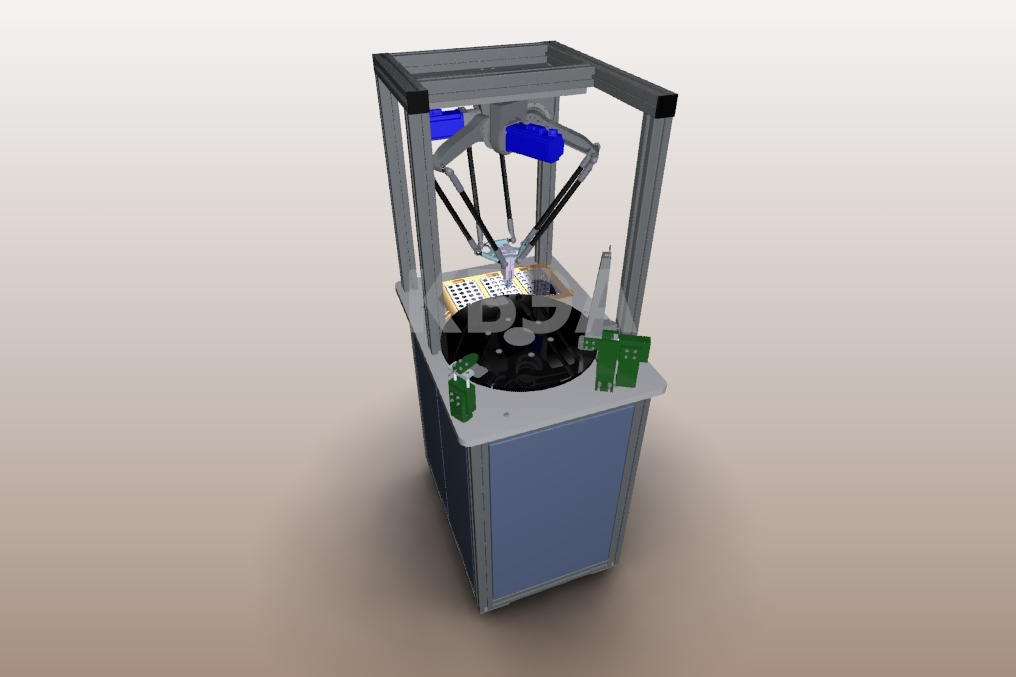

Автоматическая станция намагничивания представляет собой электромеханическую роботизированную систему на базе дельта-робота для намагничивания в автоматическом режиме |
Принцип работы |
Управление работой Станции производится от персонального компьютера или программируемого логического контроллера в соответствии с программным обеспечением. В шкафу рабочего стола расположены элементы питания, распределения и управления рабочей аппаратурой Станции. На столешнице закреплен дельта-робот, кассеты с намагничиваемыми и готовыми изделиями, индуктор для намагничивания (электромагнит), система контроля параметров постоянного магнита. Магнитное поле требуемой напряженности создается в рабочем зазоре электромагнита при разряде емкостного накопителя энергии установки намагничивания постоянных магнитов УНПМ на обмотки электромагнита либо намагничивание производится в постоянном магнитном поле. |
Контроль магнитных параметров |
Контроль производится в соответствии с ГОСТ Р 58882-2020 по методике:
|
Производительность |
Длительность рабочего цикла составляет 8-15 секунд |
|
Точность позиционирования, мм |
± 0,1 |
|
Точность повторного позиционирования, мм |
± 0,05 |
|
Перемещение по осям X, Y, мм |
500 |
|
Перемещение по оси Z, мм |
180 |
|
Осевое вращение |
± 360° |
|
Максимальная грузоподъемность, кг, не более |
1 |
|
Система подачи и съема |
|
|
Захват параллельный или сильфонная присоска |
|
|
Система машинного зрения |
|
|
Количество камер, не менее |
1 |
